实验室电气系统设计
日期：2021-01-22 16:59:00发布人：本站浏览数：1831
1.根据工艺用电的负荷容量和单位建筑面积指标法，在一层设置配电总箱，在每层设置层配电总箱，实验室房间内设置分配电箱。
2.实验台上插座的数量和种类根据实验设计需求设计，并考虑发展预留。实验台、通风柜等设备上设置不同种类的供电插座，分别为：
10A单相安全型插座，220V；
16A单相安全型插座，220V；
16A单相安全型插座，380V
3.预留专用供电箱，满足实验停止后仍须运行的设备电源接入需要。
4.大型仪器设置独立断路器箱，满足单独运行需要。
5.承载式实验室采用柔性供电系统，在顶棚上设置快速接口，可满足供电单元的连接和切断，并适当预留快速接口模块，适应未来的发展计划。
6.按仪器需要预留等电位端子箱，满足仪器独立接地。
7.暗室设置单色（红色、黄色）照明，入口处设置工作状态标志灯。生物培养室设置紫外线杀菌灯，其控制开关设置在门外，并与一般照明灯具的控制开关分开设置。
8.实验室工艺用电考虑各层需求未来发展和同时使用率，采用封闭母线供电。其他动力设备供电采用电缆。
9.功能天花可满足同时敷设通风、强电、弱电、给水、排水、气路（非易燃易爆）管线快速接入。功能天花易拆卸易装配。可与装饰天花相集成。
10.实验室内设置局部等电位箱，实验室工作接地采用独立接地干线引至实验楼MEB箱，接地阻值不大于1Ω，实际电阻不满足时外接人工接地极。
11.各实验室的照度满足《建筑照明设计标准》GB50034-2013及《检验检测实验室技术要求验收规范》GB/T37140—2018相关要求。

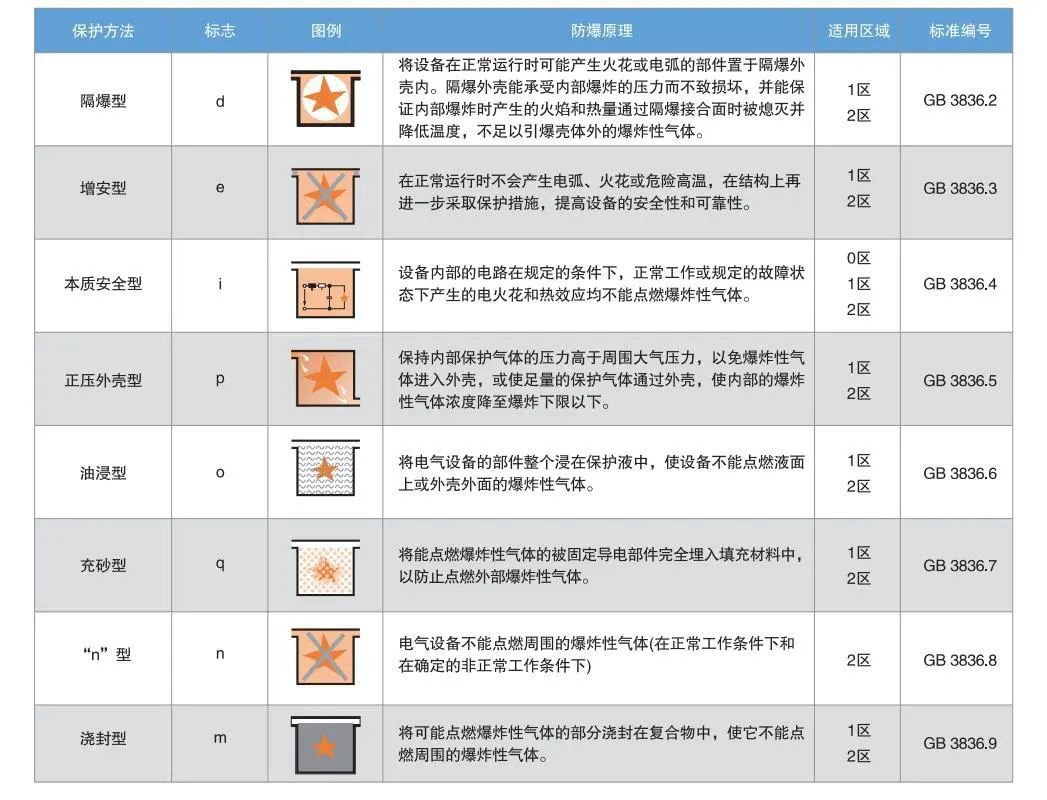

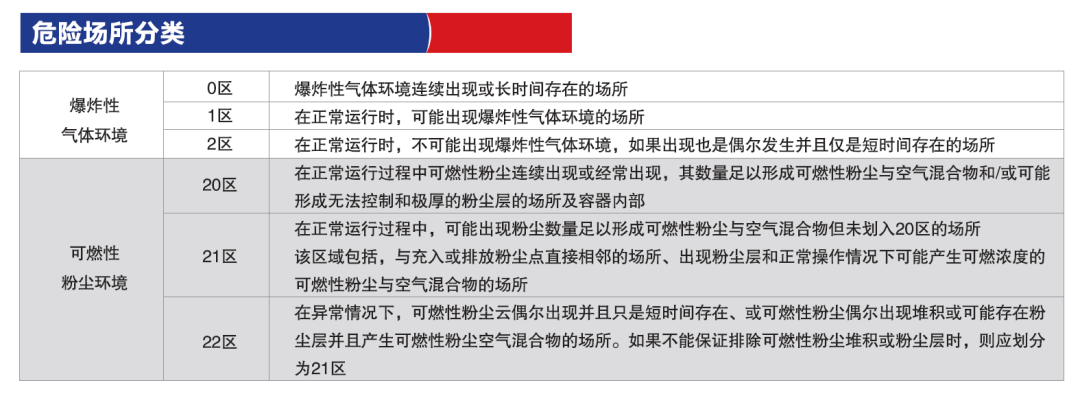

火灾危险环境电气设计要求
